康盈半导体(KOWIN)

康盈半导体专注于嵌入式存储芯片、模组、移动存储等产品的研发、设计和销售。主要产品涵盖eMMC、eMMC工业级、Small PKG. eMMC、eMCP、ePOP、nMCP、UFS、MRAM、SPI NAND、LPDDR、 DDR、SSD、PSSD、Memory card 、内存条等。广泛应用于智能终端、智能穿戴、智能家居、物联网、网络通信、工控设备、车载电子、智慧医疗等领域。

康盈半导体存储产品

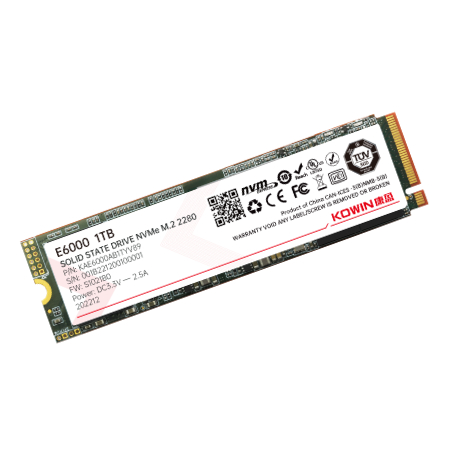

康盈PCIe Gen4.0x4 SSD

采用PCIe Gen 4.0x4接口，支持NVMe1.4高速协议，提供256GB-1TB容量选择。

康盈半导体 2023-08-01

康盈PSSD（USB3.2 Gen 2x2）

即插即用，轻松连接：兼容Windows/Mac/Linux/安卓等操作系统。

康盈半导体 2023-08-01

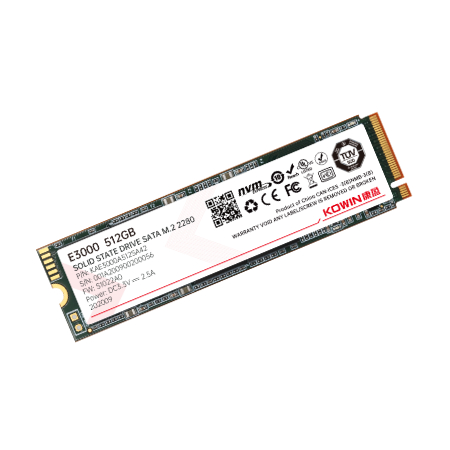

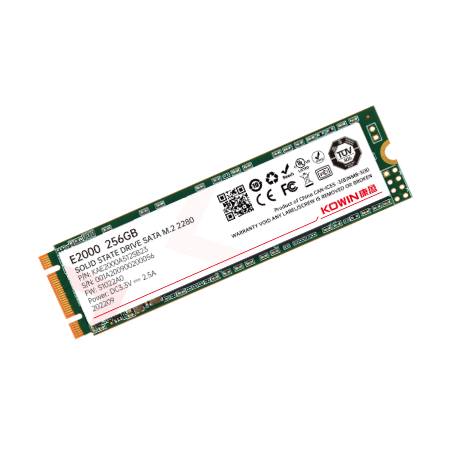

康盈SATA SSD（M.2 2280）

提供多种存储容量：128GB-1TB，可满足存储和硬盘升级需求。

康盈半导体 2023-08-01

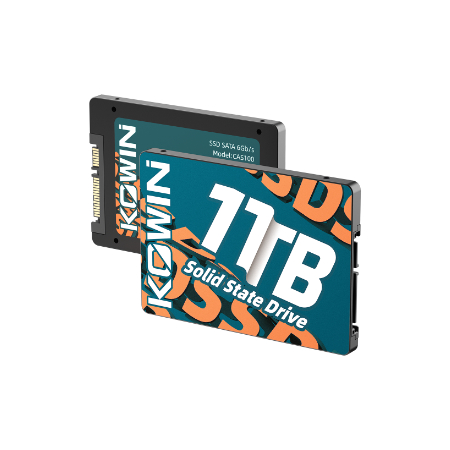

康盈SATA SSD（2.5 inch）

提供多种存储容量：128GB-1TB，可满足存储和硬盘升级需求。

康盈半导体 2023-08-01

康盈PSSD（USB3.1 Gen 2）

即插即用，轻松连接：兼容Windows/Mac/Linux/安卓等操作系统。

康盈半导体 2023-08-01

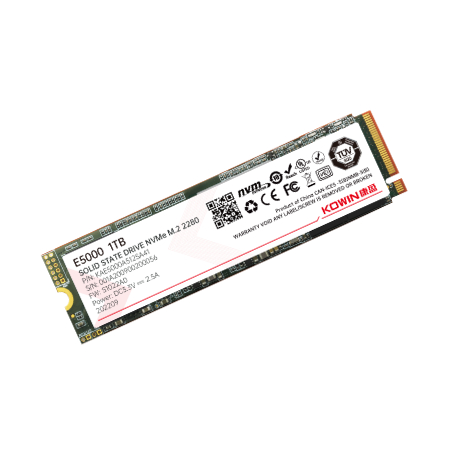

康盈PCIe Gen3.0x4 SSD

采用PCIe Gen 3.0x4传输总线，支持NVMe1.4高速协议，提供256GB-1TB容量选择。

康盈半导体 2023-08-01

康盈PCIe 3.0x4 DRAM-less SSD

连续读取速度为3,500MB/S，连续写入速度为3,000MB/s。

康盈半导体 2020-03-01

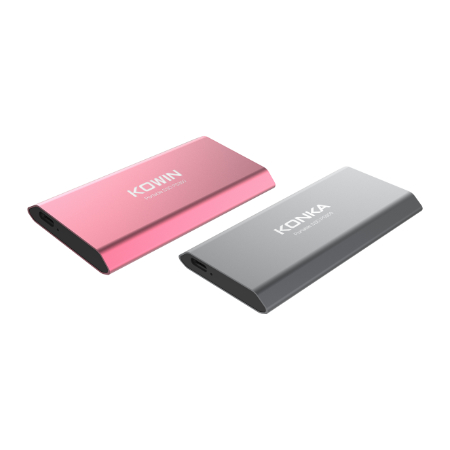

康盈PSSD

兼容Windows/Mac/安卓等操作系统，提供USB及Type-C双接口。

康盈半导体 2020-03-01

康盈SATA 2.5 inch系列SSD

支持SATA 6Gb/s协议，顺序读取速度520MB/s，顺序写入速度515MB/s。

康盈半导体 2020-03-01

康盈PCIe 3.0x4 DRAM-base SSD

最高连续读取速度3,500MB/S，最高连续写入速度2,700MB/s。

康盈半导体 2020-03-01

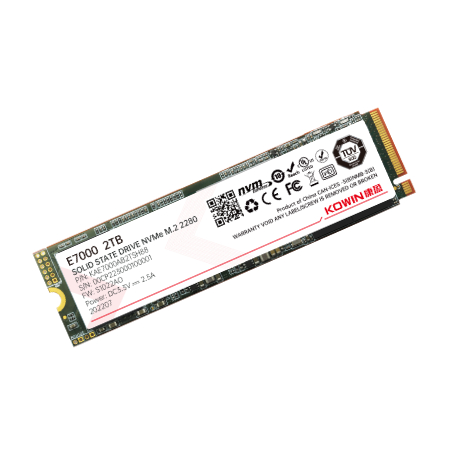

康盈PCIe 4.0x4 DRAM-base SSD

顺序读取速度可达7400MB/s，顺序写入速度可达6800MB/s。

康盈半导体 2020-03-01

康盈SATA M.2系列SSD

支持SATA 6Gb/s协议，顺序读取速度560MB/s，顺序写入速度480MB/s。

康盈半导体 2020-03-01

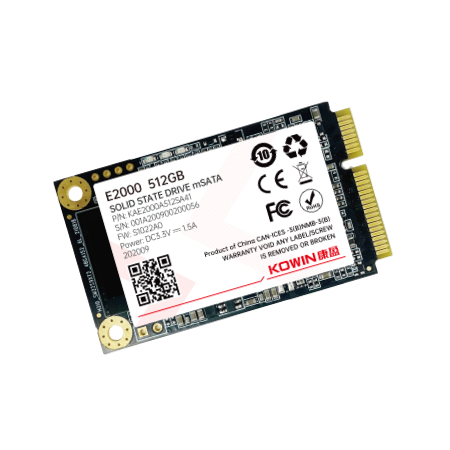

康盈SATA mSATA系列SSD

支持SATA 6Gb/s协议，顺序读取速度550MB/s，顺序写入速度520MB/s。

康盈半导体 2020-03-01

康盈PCIe 4.0x4 DRAM-less SSD

顺序读取速度可达7100MB/s，顺序写入速度可达6500MB/s。

康盈半导体 2020-03-01
