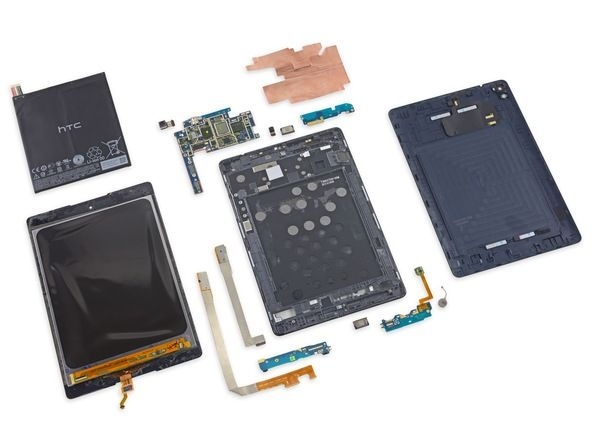

Nexus 9拆解：三星闪存、美光内存

据iFixit网站信息，谷歌Nexus 9的修复指数仅得到了3分，满分为10分，分越低维修难度越大。不过，也有比这更难修的平板——苹果iPad Air 2仅得2分。

iFixit总结了以下这些导致 Nexus 9 维修难度大的原因：

1、LCD 液晶面板和保护玻璃高度融合，而整块显示屏被强力胶水粘合在了中框上，相对来说整块换掉较为简单；

2、内部主要元件采用迷宫般又薄又细的电缆布局，拆解和维修难度都较大。

下面是进一步的拆解过程。

基本配置信息：

显示屏：8.9 英寸，2K（2048x1536）分辨率，IPS LCD 材质

处理器：英伟达 64 位 Tegra K1 2.3GHz 双核心，192 核心 Kepler 图形处理器

内存：2GB RAM 和 16GB 内建存储

摄像头：后置 800 万像素 f/2.4 光圈；前置 160 万像素

无线：集成 2x2 MIMO 构架 802.11ac WiFi 模块；蓝牙 4.1；近场通讯（NFC）

系统：安卓 Lollipop 5.0

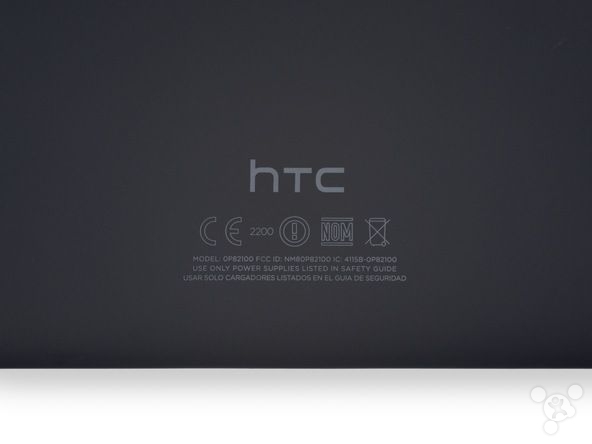

第一步：从 Nexus 机身背后我们可以看到型号信息 OP82100，以及充电安全提示。

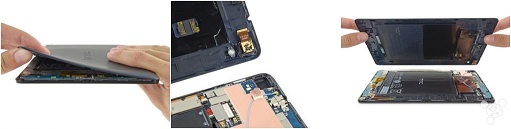

第二步：后盖和后置摄像头

机身后盖拆开较为简单，因为只是用了一些钩子固定，而不是粘死的，仅需一些硬片插入轻轻撬开即可。但后置镜头和后盖依旧相连，和机身主体并没有实体电线连接，而是采用了零阻力接口。不过糟糕的是，摄像头接口在主板的背部，要组装回去就必须先卸下主板。

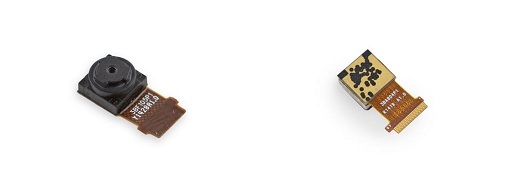

后置摄像头参数：29.2 焦距（等效 35mm）；标签 3BA804P1 K1419 A 1.0.；这和 HTC Desire 610 的后置镜头模块是一致的。

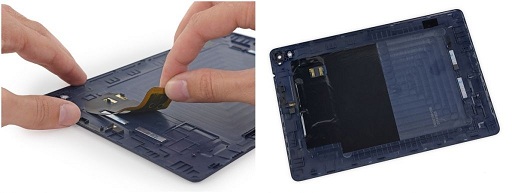

第三步：在后盖上卸下 NFC 模块，也可以用翘片轻易操作。

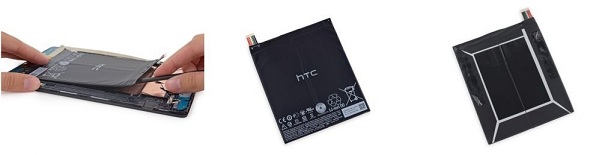

第四步：电池采用胶水粘着，但卸下来也不需要太多热量。这块 6700 毫安时电池显示为 25.46 瓦时，3.8 伏特。

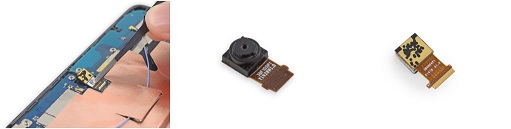

第五步：前置摄像头，显示为 160 万像素，f/2.4 光圈，标签 3BF105P1 Y1428A1.0.。

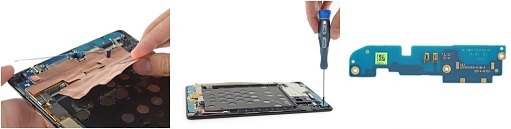

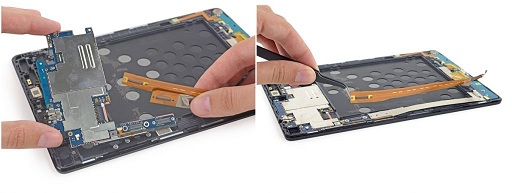

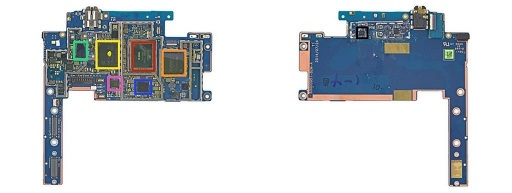

第六步：得益于屏蔽版，到目前为止都仅需要剥离模块和拔下电线，现在可以拆主板了。可以看到下面这些模块：

红色处：英伟达 Tegra K1 处理器，标签  T4K885 01P TD590D-A3

橘色处：尔必达/美光（Elpida/Micron FA164A2MA 16 Gb 运存（2GB RAM）

黄色处：三星 KLMAG2GEAC 16 Gb eMMC NAND 闪存（16GB 内建存储）

绿色处：博通 BCM4354XKUBG MIMO 5G Wi-Fi 802.11ac；蓝牙 4.0；FM 收音机

蓝色处：德州仪器 TI47CFP91 T65913B3D9

粉色处：20795P1 KML1G TD1431 402391 1W

黑色处：博通 BCM4752 集成多星 GNSS 导航卫星接收器

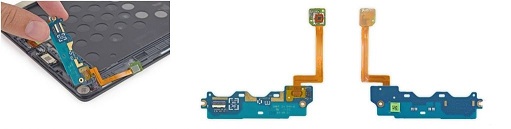

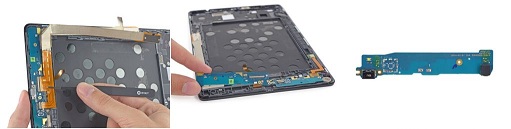

第七步：3.5mm 标准耳机接口和 Micro USB 接口，依旧需要先从主板上卸下来。

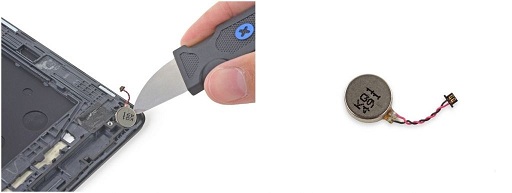

第八步：主板底部是下方的扬声器、振子，还有一块独立的神秘元件——Asahi Kasei AK8963 三轴电子罗盘，可防止其他组件和设备的电磁干扰。

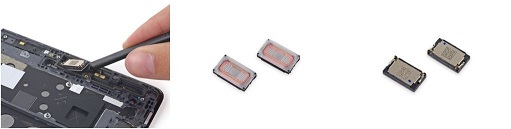

第九步：每一个元件都至关重要，这两颗是立体声双扬声器相关的组件

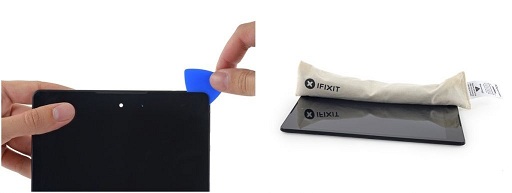

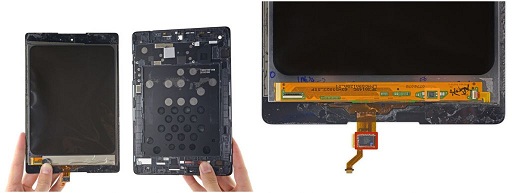

第十步：分离 LCD 面板和显示屏玻璃，这需要足够的热量和耐心，加上一点手气。iFixit 表示这一步难度很大，仅次于 Surface Pro。这块 LCD 面板上显示的是新思（Synaptics ）S7504B 43210570 触摸屏控制器系统，集成电路 C54B M46956 422。
