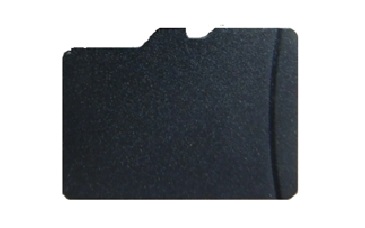

Samsung NAND Flash + SMI主控方案128GB容量的MicroSD卡，速度等级为Class 10，Class 10可以以最低数据传输速率为10MB/秒的速度将文件上传到电子设备。本次在SDR104传输模式下进行，对产品进行VTE，Performance，电气性能，兼容性，老化等测试，其中Performance项目中的CrystalDiskMark软件测试，读写速度分别可达78.04MB/秒，26.14MB/秒，相机的兼容性测试均oK。
|
电脑编号 |
主板芯片组 |
CPU |
内存 |
操作系统 |
|
EQ01-793 |
Intel G41+ ICH7/R |
Intel Pentium E5200 |
2GB DDR2 |
Win7 |
|
CSH-290 |
ID0C00+ID8C44 |
Intel Core i5-4670K |
4GB DDR3 |
Win7 |
|
读卡器型号 |
RTS5308、GL828 |
|||
测试结果：
|
电脑编号 |
主板芯片组 |
CPU |
内存 |
操作系统 |
|
EQ01-793 |
Intel G41+ ICH7/R |
Intel Pentuim E5200 |
2GB DDR2 |
Win7 |
|
测试平台 |
Testmetrix VTE3100 Version 3.1S |
|||
|
测试脚本 |
SD_Card(Spec3.0_High&Extended-Capacity_UHS-I and Non-UHS-I)_Compliance [rev32A].vte], VTE11549, EMMC1177, 3.2A, Patch 1a-b71 (SW 3.2A) |
|||
|
测试数量 |
1片及以上 |
|||
测试结果：
|
VTE Compliance |
Class10 Pass |
|||
|
VTE Performance |
最高频宽最高读写速度 |
CARD MODE |
Clock rate |
WMB Sequential =23.57MB/S |
|
SDR104 |
208MHz |
RMB Sequential =75.85MB/S |
||
1.HDBENCH软件测试
拷贝OK格式化拔插后测试

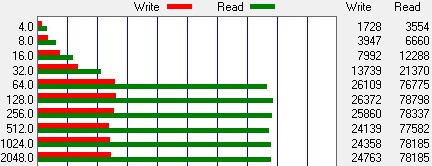

2.ATTO软件测试
3.H2Test软件测试

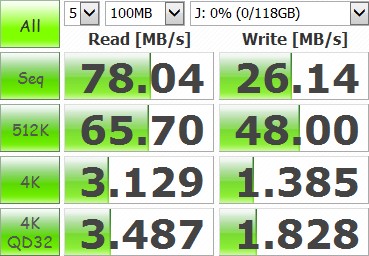

4.CrystalDiskMark软件测试
测试结果：
|
电脑编号 |
主板芯片组 |
CPU |
内存 |
操作系统 |
|
CSH-212 |
AMD 870+SB850 |
AMD Fx(tm)-4100@3.60GHz |
4GB DDR3 |
Win7 |
|
读卡器型号 |
RTS5308 |
|||
|
电流表型号 |
FLUKE 289C |
|||
|
测试数量 |
5片及以上 |
|||
|
编号 |
I(p) |
I(w)min |
I(w)max |
I(r)min |
I(r)max |
I(w/r)max |
I(p)读写后 |
|
1# |
0.251 |
77.34 |
142.69 |
48.32 |
151.66 |
156.43 |
0.289 |
|
2# |
0.259 |
79.73 |
144.68 |
47.89 |
158.79 |
167.56 |
0.331 |
|
3# |
0.275 |
79.36 |
144.96 |
48.58 |
154.98 |
158.94 |
0.341 |
|
待机电流 |
共查看18片样品待机电流均在0.252mA左右 |
||||||
测试结果：
|
电脑编号 |
主板芯片组 |
CPU |
内存 |
操作系统 |
|
CSH-290 |
ID0C00+ID8C44 |
Intel Core i5-4670K |
4GB DDR3 |
Win7 |
|
CSH-212 |
AMD 870+SB850 |
AMD Fx(tm)-4100@3.60GHz |
4GB DDR3 |
Win7 |
|
读卡器型号 |
RTS5308 |
|||
|
测试数量 |
5片及以上 |
|||
|
样品编号 |
Duration |
cycle |
Error |
备注 |
测试环境 |
盘内预留文件 |
电脑编号 |
|
1# |
13h38m |
332 |
0 |
默认数据 |
常温 |
无 |
CSH-293 |
|
2# |
13h38m |
343 |
0 |
默认数据 |
常温 |
无 |
CSH-293 |
|
3# |
18h10m |
505 |
0 |
默认数据 |
常温 |
无 |
CSH-290 |
|
4# |
18h10m |
525 |
0 |
默认数据 |
常温 |
无 |
CSH-290 |
|
5# |
42h35m |
1234 |
0 |
默认数据 |
常温 |
无 |
CSH-293 |
|
6# |
52h39m |
1451 |
0 |
默认数据 |
常温 |
无 |
CSH-293 |
|
测试完成后拷贝测试 |
OK |
—— |
|||||
|
查看新增坏块 |
无 |
—— |
|||||
