SM3260AD+BGA K9UHGY8U7A-HCK方案的64GB USB3.0 UPA产品,存储容量够大,可以满足客户高容量存储的需求。测试主要以基本应用测试、速度测试、性能测试为主,其中速度测试依然会采用3款以上不同的软件进行测试,同样分USB 2.0和USB 3.0设备进行测试,为了更好的反应产品的性能,还会进行老化测试、温度测试等。
主控:SM3260 |
Flash & ID: K9UHGY8U7A(EC DE D5 7A 58 C3x8) |
MP Tool: L1101 test |
Flash MP Set:Twin Interleave4,2-Plane |
Tester VER:V 2.3.98V4 |
ISP VER:ISP 121101-AD- |
PCB VER:PUD3-TM303 V2.01 |
PCB P/N:PCP0005X0087 |
电源IC型号:SY8008 |
电感:SUMIDA 叠层电感3.3uH |
U头:创意 |
测试结果:
1、Ready boost 测试
Random read speed test with 4KB file size:
Random write speed test with 512KB file size:
2、H2test测试
USB 3.0 USB 2.0
3、HDBENCH测试

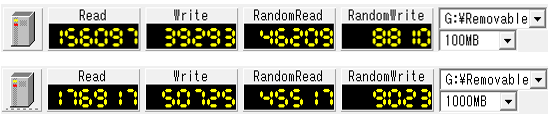

USB 3.0

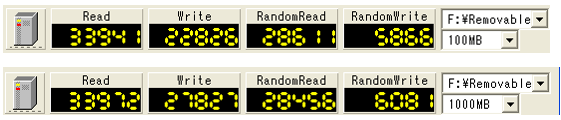

USB 2.0
4、Crystal Disk Mark 3.0测试

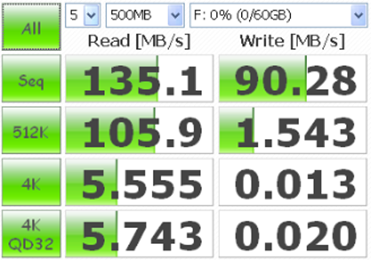

USB 3.0

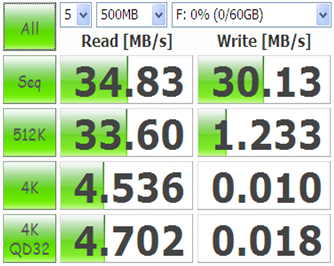

USB 2.0
测试结果:
测试项 |
测试内容 |
OS |
接口 |
结果 |
多次格式化 |
格式 FAT32、ex FAT、NTFS |
WINDOWS XP |
USB2.0/3.0 |
PASS |
弹出 |
弹出设备 |
PASS |
||
休眠唤醒 |
在拷贝过程中休眠1min后唤醒 |
PASS |
||
拔插 |
在3.0接口拔插200次,每次均能上盘识别 |
PASS |
测试结果:
编号 |
PC S3待机 |
待机电流 |
写电流 |
读电流 |
容量 |
#1 |
2.55mA |
89.8mA |
348.2-355.3mA |
208.2-210.1mA |
60.0GB |
#2 |
2.57mA |
89.1mA |
348.4-354.7mA |
207.3-209.2mA |
|
#3 |
2.54mA |
90.7mA |
349.1-355.7mA |
209.1-211.3mA |
测试结果:
编号 |
主板芯片 |
Burn-IN Time |
cycle |
Error(times) |
Remark |
7# |
P5G41T-M LX3 |
22h12m |
5513 |
0 |
Random(3.0) |
6# |
22h11m |
5469 |
0 |
||
5# |
Colorfull P67H Intel H67 |
19h22m |
5371 |
0 |
|
8# |
Intel G41+Intel 82801GB(ICH7/R) |
109h35m |
11770 |
0 |
|
6# |
MSI 880GM-E35 AMD 760G |
75h00m |
13964 |
0 |
|
样品burnin后拷贝文件匹配测试均OK, |
测试结果:
编号 |
操作系统 |
文件拷贝比较 |
系统格式化 |
删除文件 |
1 |
Win XP+SP3 |
√ |
√ |
√ |
2 |
Win XP+SP2 |
√ |
√ |
√ |
3 |
Win7(32位) |
√ |
√ |
√ |
4 |
Win7(64位) |
√ |
√ |
√ |
5 |
Win98 |
√ |
√ |
√ |
6 |
Win vista |
√ |
√ |
√ |
7 |
Win 2000 |
√ |
√ |
√ |
8 |
Mac OS X |
√ |
√ |
√ |
9 |
Fedora 12 |
√ |
√ |
√ |
