SSD评测：从芯片分析到高低温测试，8大项目全面剖析（上）

随着NAND Flash价格在2018年大跌，并2019年持续跌势，SSD价格下滑大大的刺激了市场需求的成长，然而其性能和品质备受关注。SSD主要由NAND Flash、主控芯片、DRAM组成，除了NAND Flash，主控芯片也是影响其性能和品质的关键。

中国闪存市场ChinaFlashMarket针对某款SSD产品进行了一系列的测试，主要包括8大项目测试，包括内部拆解、性能测试、协议测试、稳定性测试、老化测试、高温数据保存测试、老化后性能测试、功耗测试，从多角度测试SSD的性能和品质。考虑到篇幅过长，评测内容将分为上、下两部分，上部分主要包括内部拆解、性能测试、协议测试、稳定性测试，下部分则为老化测试、高温数据保存测试、老化后性能测试、功耗测试。

一、SSD内部拆解

中国闪存市场ChinaFlashMarket会陆续对SSD进行测试，本次测试的是一款SATA 6Gb/s接口，容量240GB，2.5inch规格形态的SSD，对其进行拆解后，如下图所示：

蓝色：闪迪3D TLC NAND Flash芯片*2颗，LOGO被RMRMRM…标志所掩盖
橙色：点序科技的AS2258控制芯片 *1颗， 内建 SDRAM 设计

● NAND Flash主要由三星、东芝/西部数据、美光/英特尔、SK海力士等几大原厂供货，NAND Flash芯片上一般会印上原厂LOGO，表示通过原厂测试的合格产品。本次测试的SSD由于被RMRMRM...标志所掩盖，用工具检测到Flash的ID号为TLC_16K 45 3E 99 B3 7A 72 0B，是闪迪（SanDisk）3D TLC NAND Flash芯片*2颗。。

● 工具检测：

科普一下，Flash ID对应关系：Samsung（0xEC），Toshiba（0x98），SanDisk（0x45），Micron（0x2C），Intel（0x89），SK Hynix（0xAD）。

●    主控厂商除了三星、东芝、西部数据等具有研发能力的原厂，还有Marvell、慧荣、群联、点序、联芸、得一微、矽统、衡宇芯等主控厂。本次测试的SSD采用的是点序科技的AS2258控制芯片，是一款SATA SSD控制芯片，支持2-CH通道，采用内建 SDRAM设计，使得SSD无需内嵌DRAM缓存，从而优化SSD成本，提高市场竞争力。

二、SSD性能测试

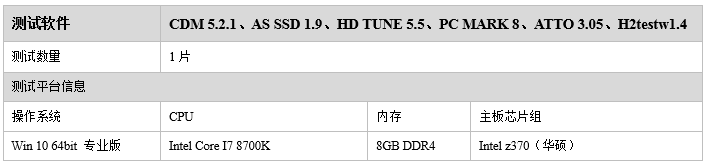

测试环境

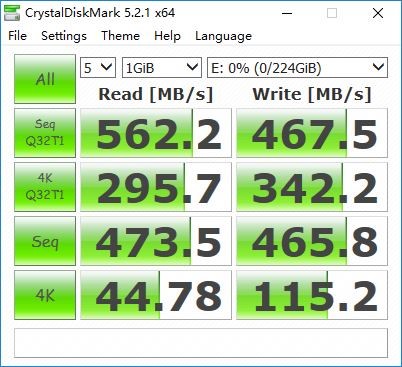

● CDM测试

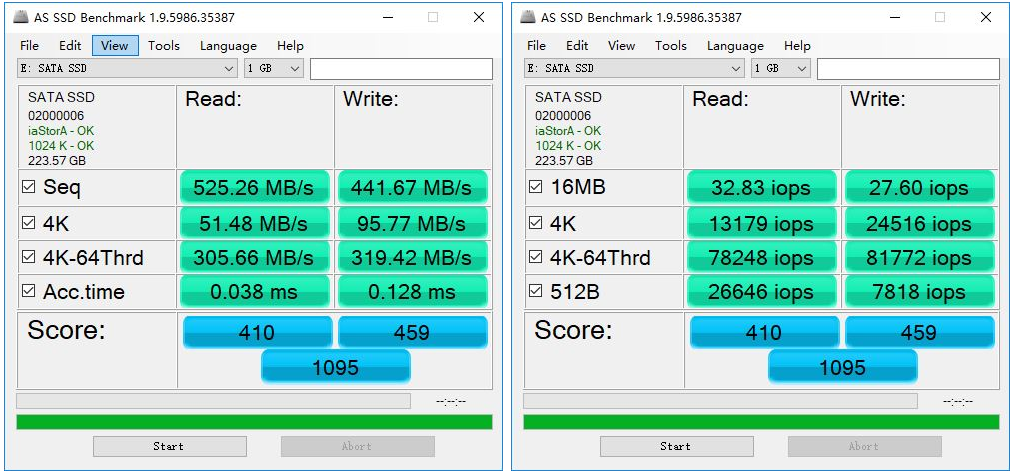

● AS SSD测试

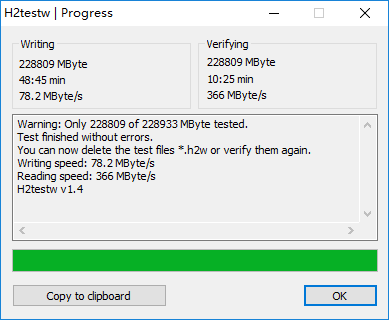

● H2 TEST测试

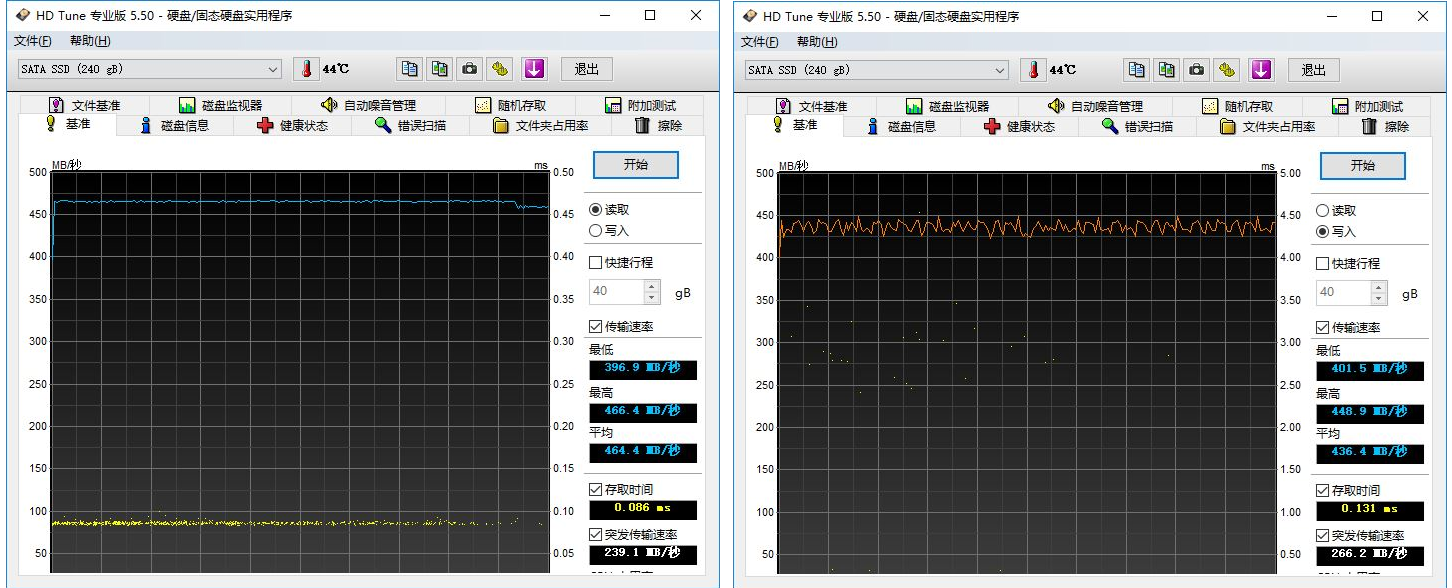

● HD TUNE测试

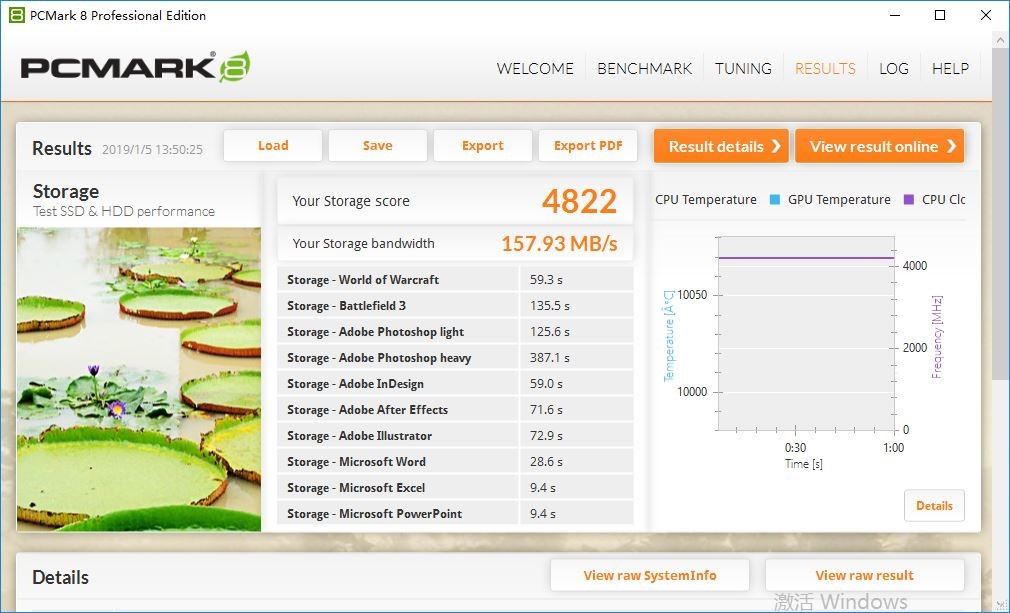

● PC MARK8测试

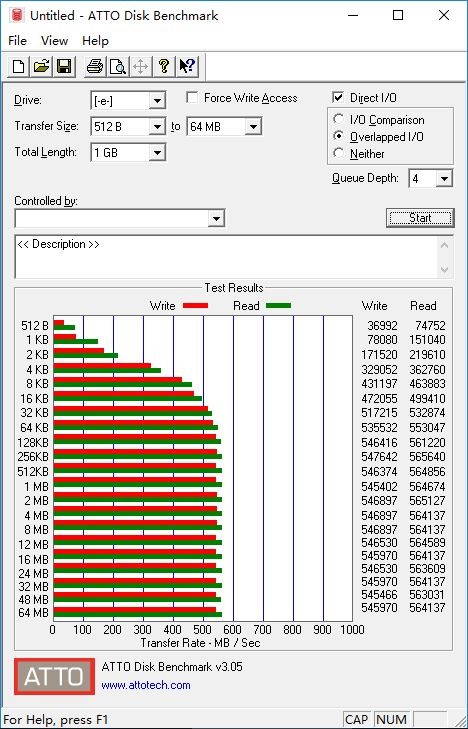

● ATTO测试

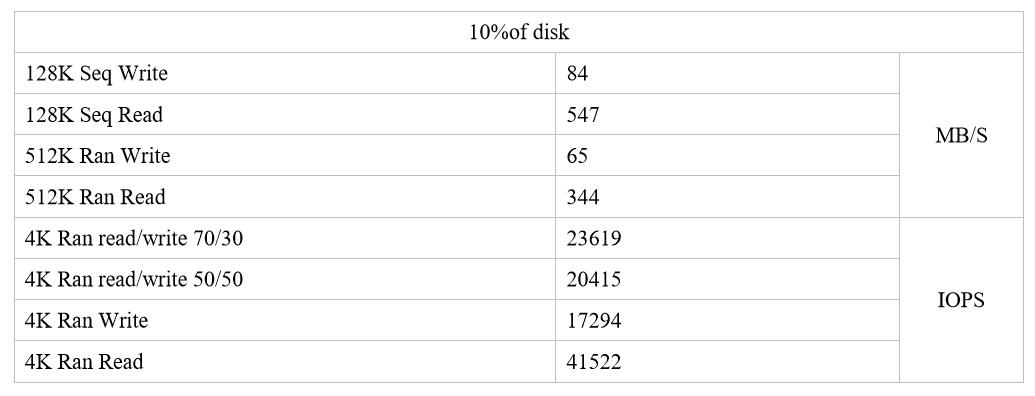

测试结果汇总

● IO METER测试

三、SSD协议测试

1. DOS协议

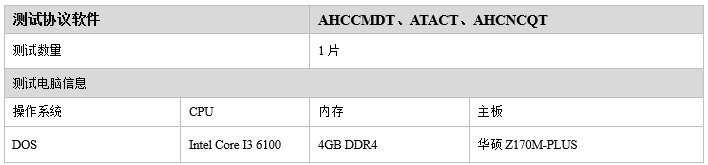

测试环境

测试项目及测试结果

LeCroy&Ulink

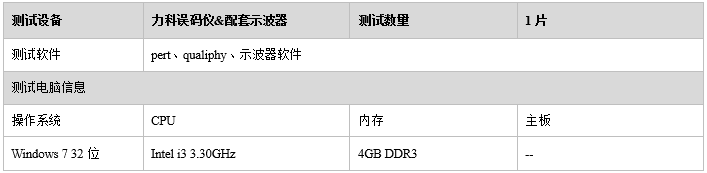

测试环境

测试示意图

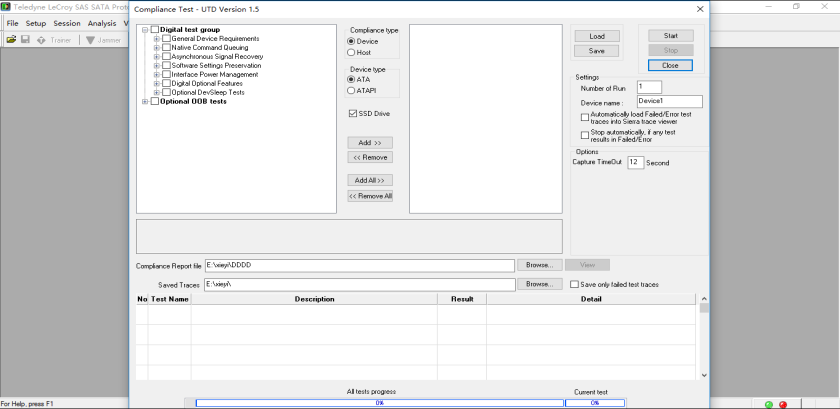

● LeCroy Protocol Test

测试结果符合SATA协议规范，无出错，PASS

● Ulink Protocol Test

测试结果符合Ulink Protocol规范，无出错，PASS

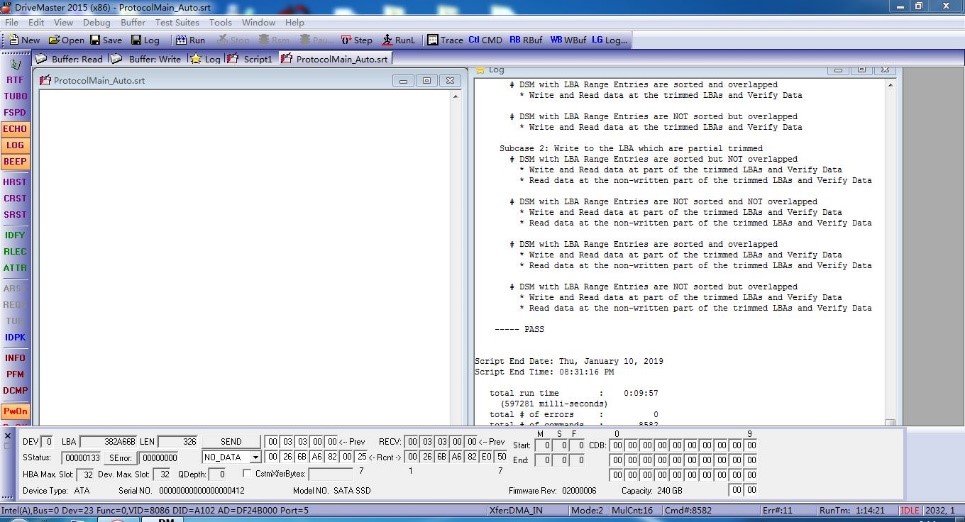

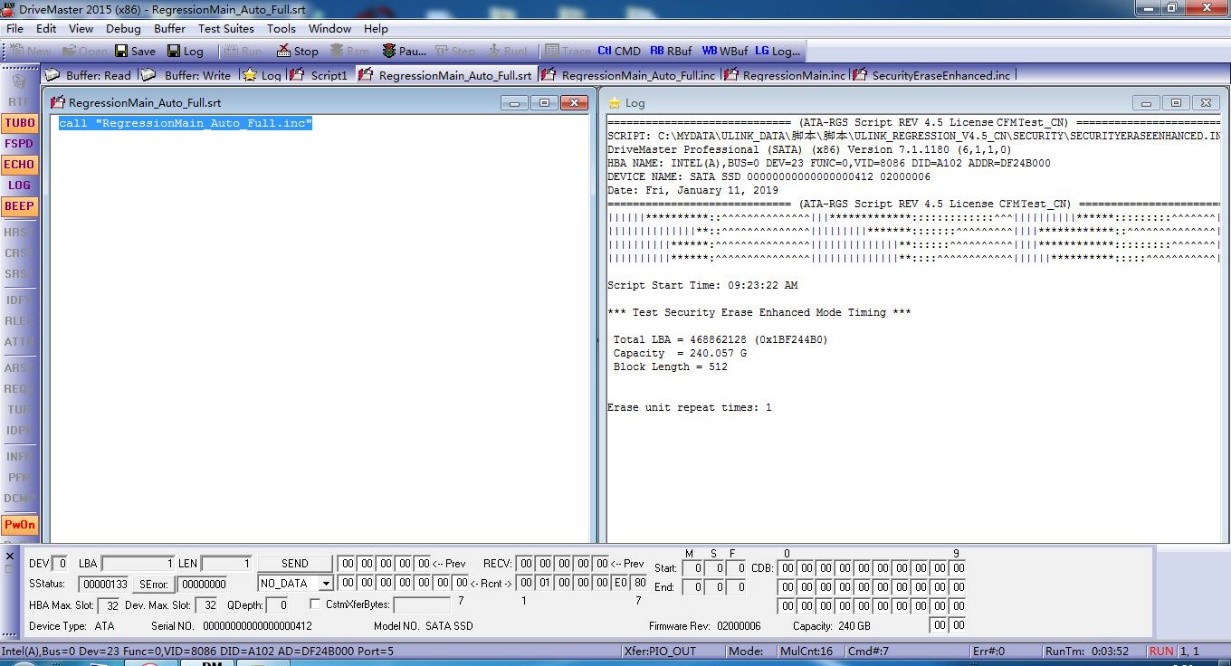

● Ulink Regression Test

测试结果符合Ulink Regression规范，无出错，PASS

2. SATA-IO协议

测试环境

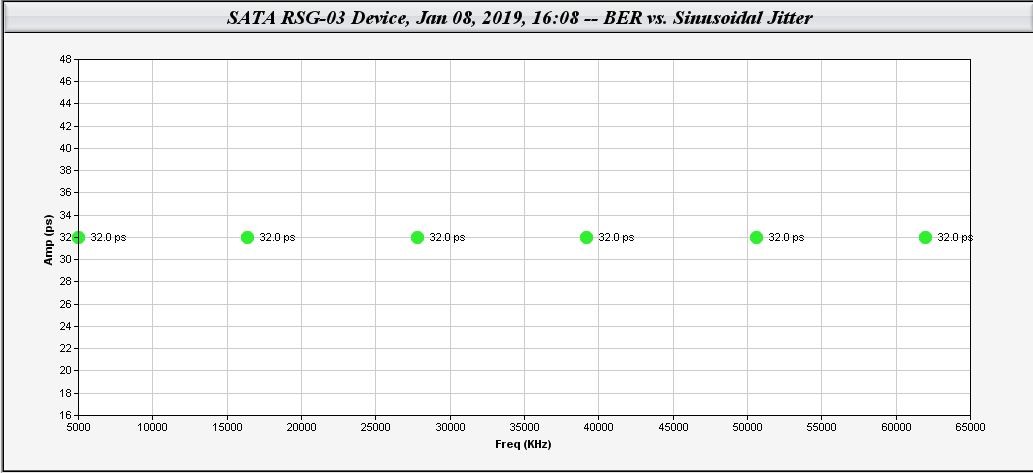

● RX抖动容限测试(RSG)


在SATA-IO规范定义的抖动容限值内测试的每个频点均没有错误，PASS

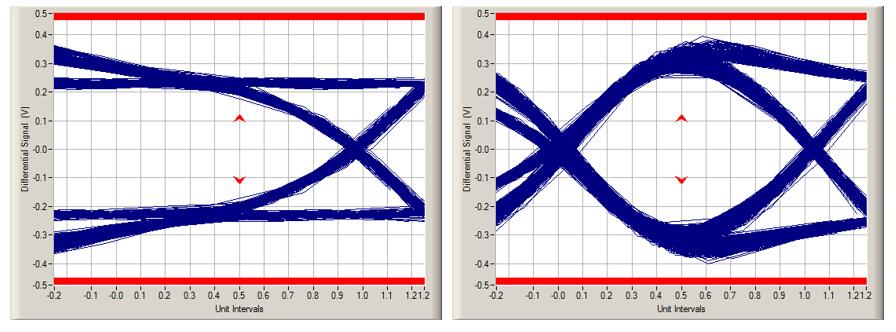

● 手动眼图测试


HFTP、MFTP、LFTP、LBP等pattern的眼图符合规范，没有碰到模板，PASS

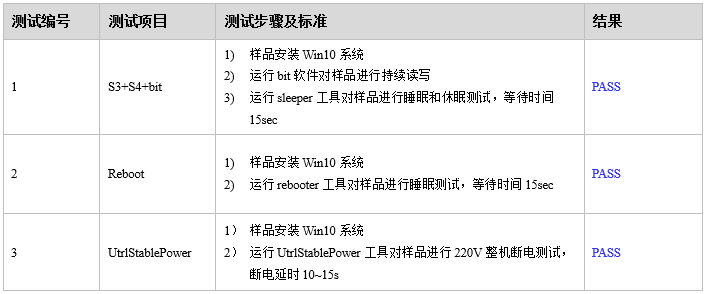

四、SSD稳定性测试

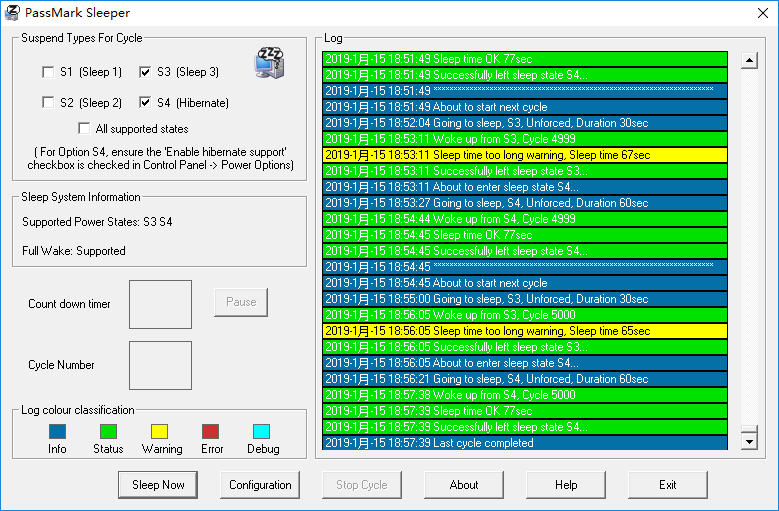

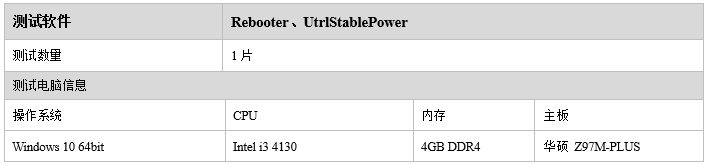

● S3\S4测试


5000cycle后样品正常，测试结果PASS

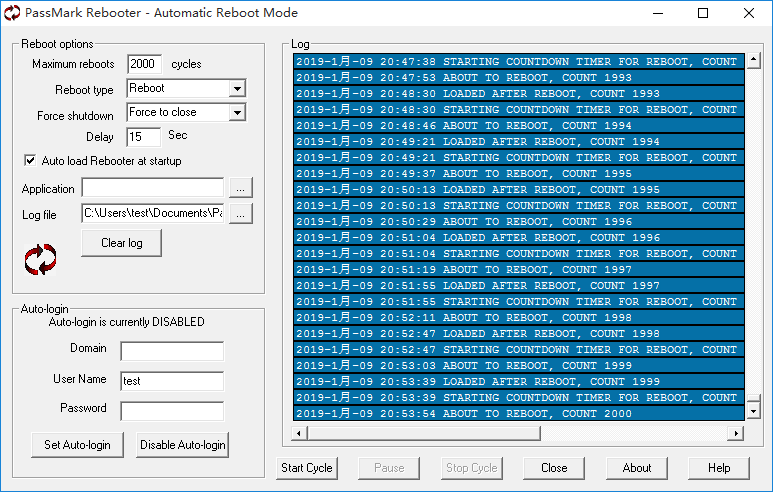

● reboot测试


经过2000cycle的重启测试，样品正常，测试结果PASS

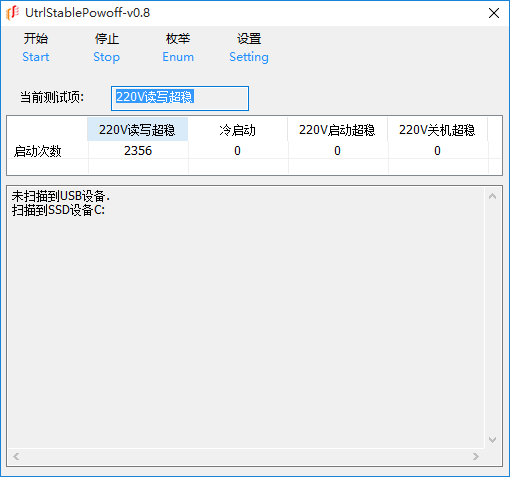

● 220V整机断电测试

经过2000+cycle的断电测试，样品正常，测试结果PASS

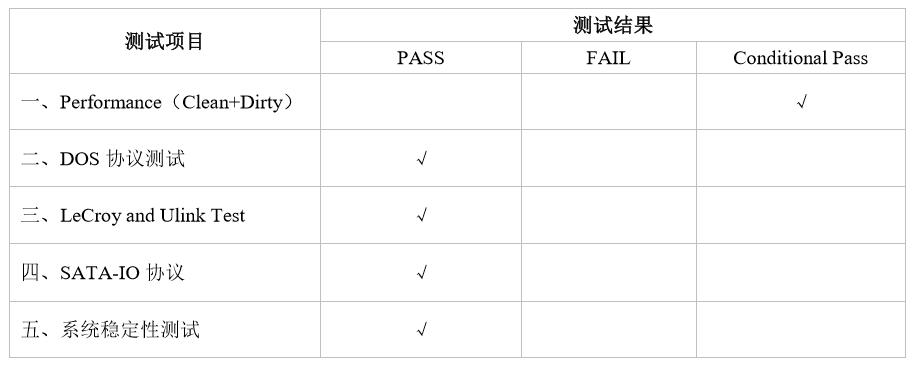

稳定性测试结果汇总：

SSD评测：从芯片分析到高低温测试，8大项目全面剖析（上）测试结果小结
